Устройство управления одоризацией - генератор импульсов

Генератор импульсов (ТУ У 30.0-19353340.007-2009) предназначен для генерации импульсов, период следования которых пропорционален объемному расходу газа, на входы блоков управления трех одоризаторов типа КСОГ2. При этом генератор импульсов реализует функцию коммутатора СОМ-портов и обеспечивает подключение двух абонентов с одинаковыми приоритетами к вычислителю расхода газа (далее по тексту вычислитель) типа СУПЕРФЛОУ, ФЛОУТЭК, ФЛОИНЭК, УНИВЕРСАЛ-02 или ВК-011.

Генератор импульсов реализует следующие функции:

•    выдачу импульсов, период следования которых пропорционален объемному расходу газа, в блоки управления одоризаторов типа КСОГ2;
•    прием электрических информационных импульсов от датчиков протока жидкости типа ДП-6.3;
•    контроль состояния клапанов (обрыв цепи, короткое замыкание);
•    контроль состояния сети электропитания;
•    выдачу сигнала обобщенной аварии в случае обнаружения неисправности;
•    коммутацию запросов к вычислителю от двух внешних абонентов;
•    архивацию расхода одоранта, аварий и событий по каждому одоризатору;
•    удаленную настройку параметров  и вычитку архивов через обычный модем, GPRS модем или радиостанцию типа TETRA.

Технические характеристики:

•    количество внешних абонентов – 2;
•    количество вычислителей – 1;
•    количество одоризаторов – до 3-х;
•    тип интерфейса со стороны абонентов – RS-232/RS485;
•    тип интерфейса со стороны вычислителя – RS-232;
•    выход - открытый коллектор, 200мА;
•    скорость передачи по каналам – 1200-115200 бит/с;
•    напряжение питания – от 7 до 15 В;
•    максимальный ток потребления – 60 мА;
•    средняя наработка на отказ - не менее 10000 ч;
•    средний, полный срок службы - не менее 12 лет;
•    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
•    относительная влажность воздуха до 95 % при температуре 35 °С и более низких значениях температуры без конденсации влаги;
•    температура окружающей среды от плюс 5 °С до 50 °С;
•    эксплуатация во взрывобезопасных зонах помещений.

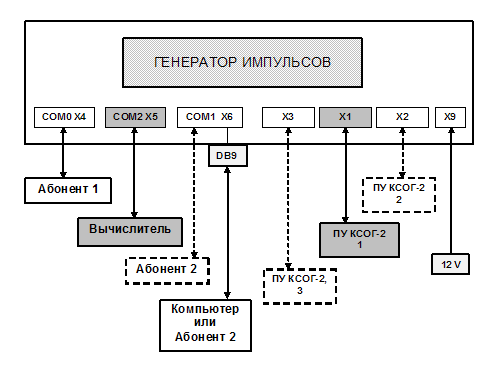

Общая схема подключения:

Настройка управляющих параметров генератора осуществляется с помощью специальной программы «COMBOX». Программа работает под управлением ОС «Windows 2000», «Windows 2003» и «Windows XP».

Генератор импульсов имеет два режима работы – ручной и автоматический:
-    в автоматическом режиме – реализует полный набор функций управления одоризатором;
-    в ручном режиме – не управляет одоризацией, становясь обычным коммутатором внешних запросов к вычислителю.

Настройка управляющих параметров блока автоматики осуществляется с помощью специальной программы «ComBox_3K». Программа работает под управлением ОС «Windows 2000», «Windows 2003» и «Windows XP».

Настройка параметров может осуществляться удаленно, через канал телемеханики, подключенный к одному из COM портов устройства. Таким же образом можно считывать из устройства данные и архивы.
