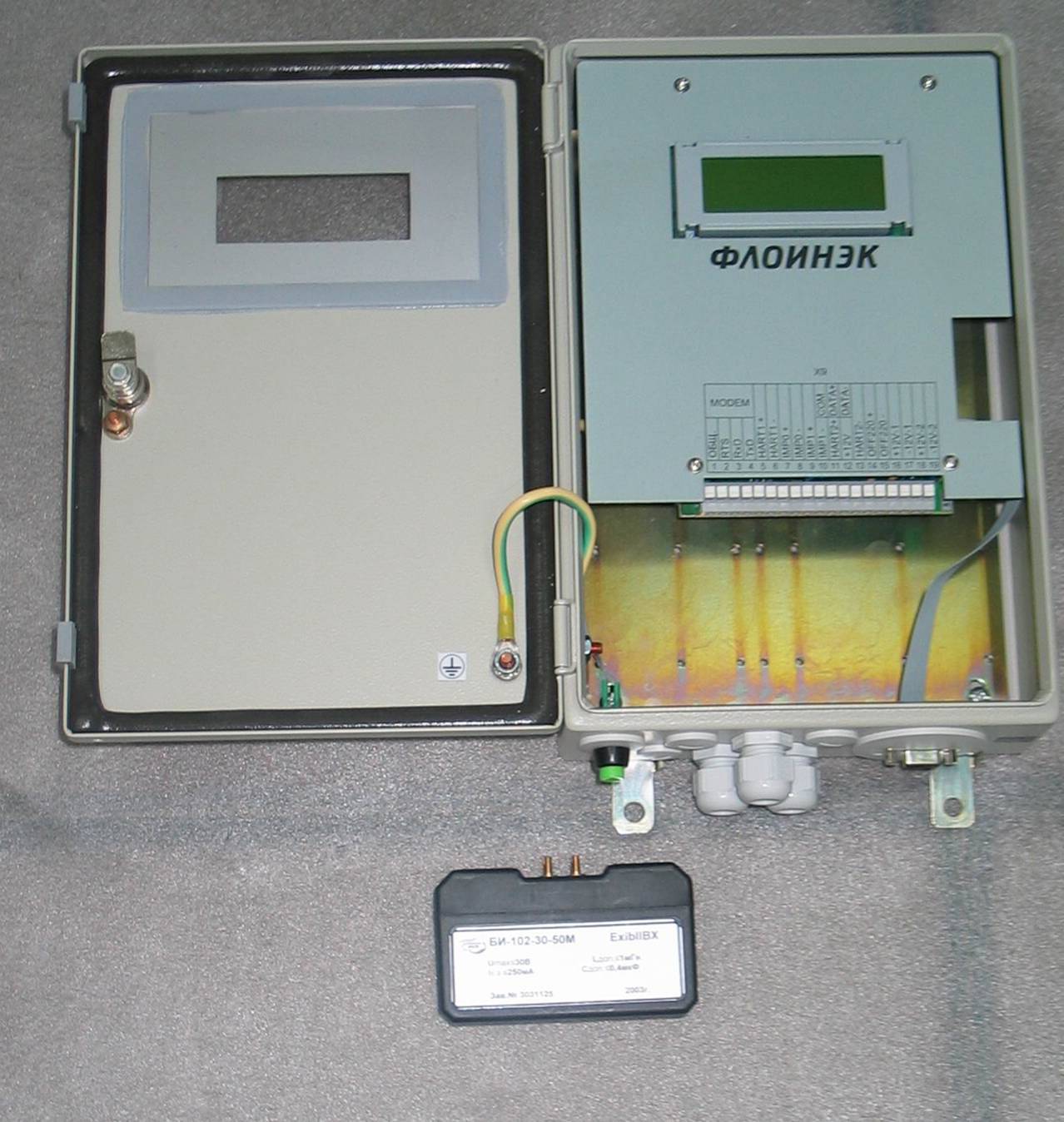

Измерительный комплекс «ФЛОИНЭК»

Комплекс «ФЛОИНЭК» предназначен для измерения давления, перепада давления, температуры и вычисления приведенного к нормальным условиям объемного расхода и объема природного газа в соответствии с «Правилами измерения расхода газов и жидкостей стандартными сужающими устройствами» РД50-213-80 или ГОСТ 8.563.2, вычисления коэффициента сжимаемости по GERG-91 или NX-19. Внесен Государственный реестр средств измерительной техники Украины за № У1377-02. Последние изменения в ТУ зарегистрированы под номером № У1377-09.

Комплекс применяется для учета газа на газоизмерительных пунктах ГРС, ГИС, ПЗГ предприятий–потребителей газа, газораспределительных и компрессорных станциях магистральных газопроводов, а также в составе автоматизированных систем учета газа.

Комплекс применяется в составе узлов учета газа на сужающем устройстве или на счетчике газа. Имеется модификация для вихревых двухканальных счетчиков газа (типа WBZ 08 фирмы RMG), в которой один канал считается основным, второй дублирующим и контролируется количество импульсов по каналам. В случае расхождения количества импульсов по каналам, вырабатывается сигнал аварии, что позволяет контролировать работоспособность вихревого счетчика в процессе его работы.

Погрешность вычисления приведенного объема ± 0.5%.

В состав комплекса входят:
-    вычислитель расхода газа;
-    блок питания ИП-102 на 12 В и 24 В;
-    барьер искрозащиты БИ-102 для подключения датчиков;
-    датчики температуры ПИТС-01 цифровые;
-    преобразователи давления и разности давлений цифровые или аналоговые.

Более 400 комплексов «ФЛОИНЭК»  различного исполнения эксплуатируются в подразделениях НАК «Нефтегаз Украины», в основном в ДК «Укртрансгаз».
