Электроприводная установка управления регулятором давления газа ЭПУ-М5
Электроприводная установка управления регулятором давления газа ЭПУ-М5 изготавливается совместно ООО «Системы» и ООО «Контакт» и предназначена для дистанционного осуществления механического воздействия на задающую пружину редуктора-задатчика при регулировании давления газа.
Установка состоит из следующей аппаратуры:
- редуктор-задатчик РЗ-2.00.00.00 (либо задатчик РЗ-1, АЯД 954.092ПС, либо другой по согласованию с заказчиком);

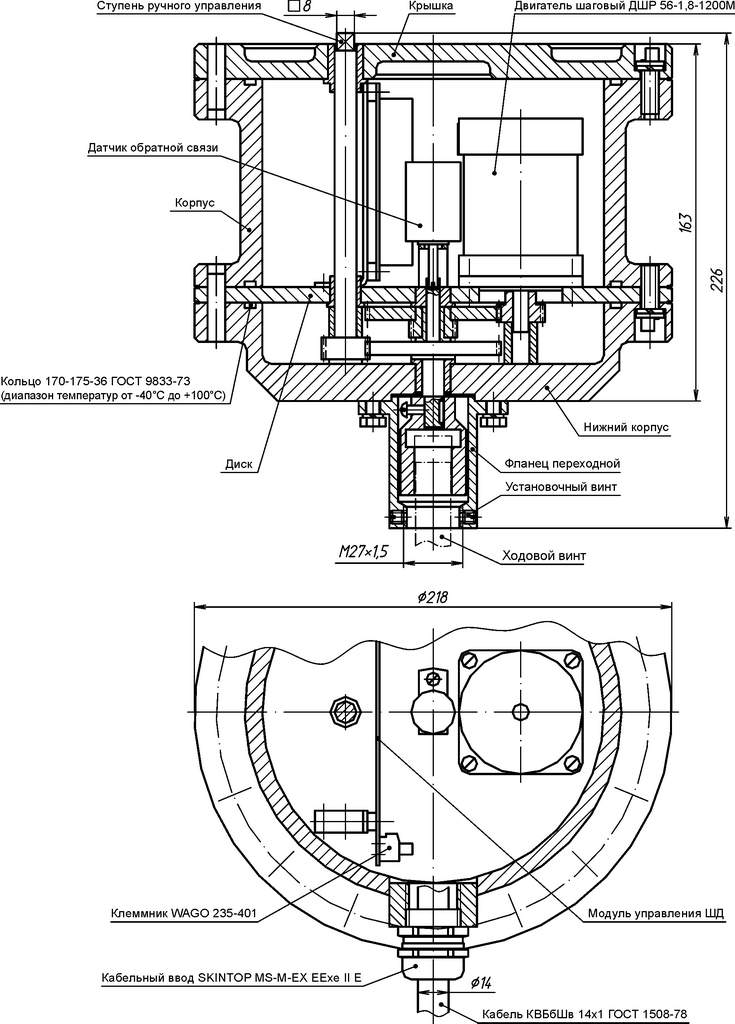

- сервопривод с фланцем и муфтой 1.ЭПУ-М5.01.00.00.
Аппаратура установки по стойкости к внешним воздействиям относится:
- к категории 2 по ГОСТ 15150-69;
- IP-54 по степени защиты от внешних воздействий в соответствии с ГОСТ 14254;
- взрывозащищенное исполнение с маркировкрй взрывозащиты 2ExeicIIAT4X и может устанавливаться во взрывоопасных зонах класса 2 согласно НПАОП 40.1-1.32-01, в которых возможно образование взрывоопасных смесей категории IIА групп Т1-Т4 согласно ГОСТ12.1.011-78.
Управление ЭПУ-М5 осуществляется выдачей дискретных команд требуемой продолжительности.
Электроприводная установка управления регулятором давления ЭПУ-М5 ЄААУ.421332.001 предназначена для дистанционного осуществления механического воздействия на задающую пружину редуктора-задатчика давления газа.

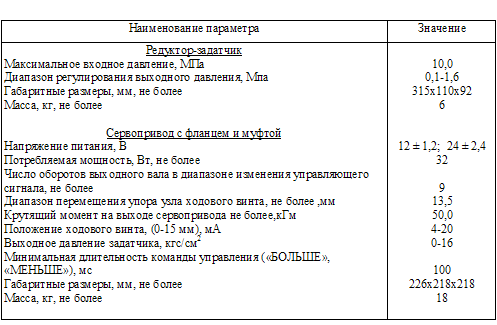

Основные параметры установки:
Электроприводная установка управления регулятором давления ЭПУ-М5 эксплуатируется в условиях, нормированных для исполнения УХЛ категория 2 по ГОСТ15150-69, для работы при температуре окружающего воздуха от -40 до +50 °С (эксплуатация в закрытом неотапливаемом помещении, где колебания температуры и влажности воздуха несущественно отличается от колебаний на открытом воздухе).
ЭПУ-М5 имеет взрывозащищенное исполнение с маркировкой взрывозащиты 2ExeicIIAT4X и может устанавливаться во взрывоопасных зонах класса 2 согласно НПАОП 40.1-1.32-01 «Правила устройства электроустановок. Электрооборудование специальных установок» (глава 4), в которых возможно образование взрывоопасных смесей категории IIА групп Т1-Т4 согласно ГОСТ 12.1.011-78.

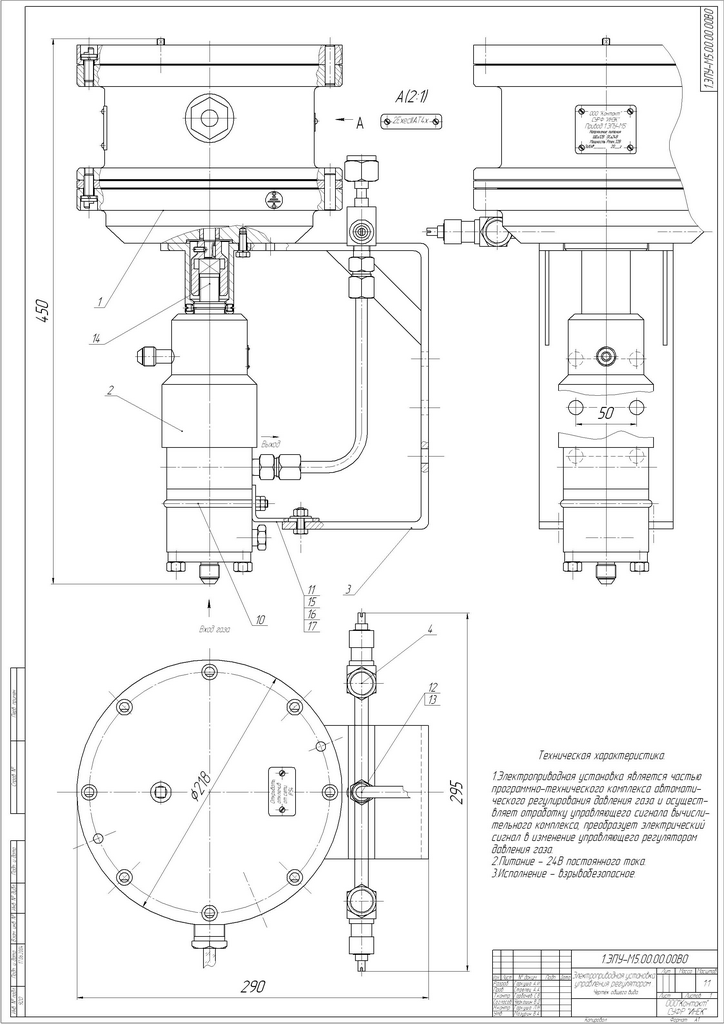

Электроприводная установка ЭПУ-М5:

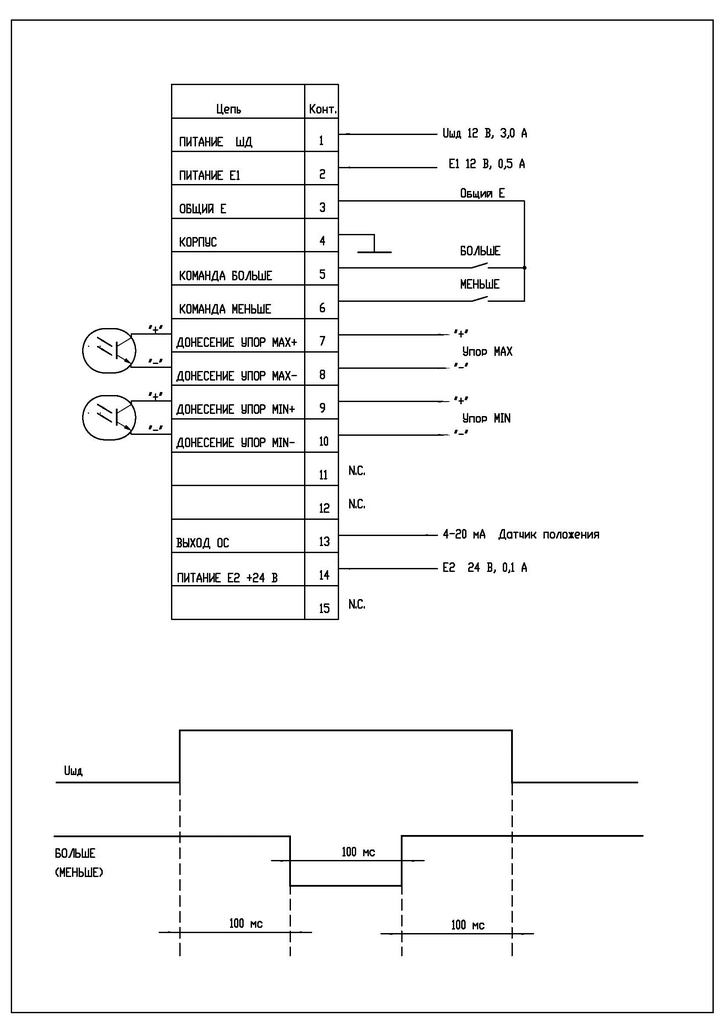

Схема подключения электроприводной установки ЭПУ-М5:
