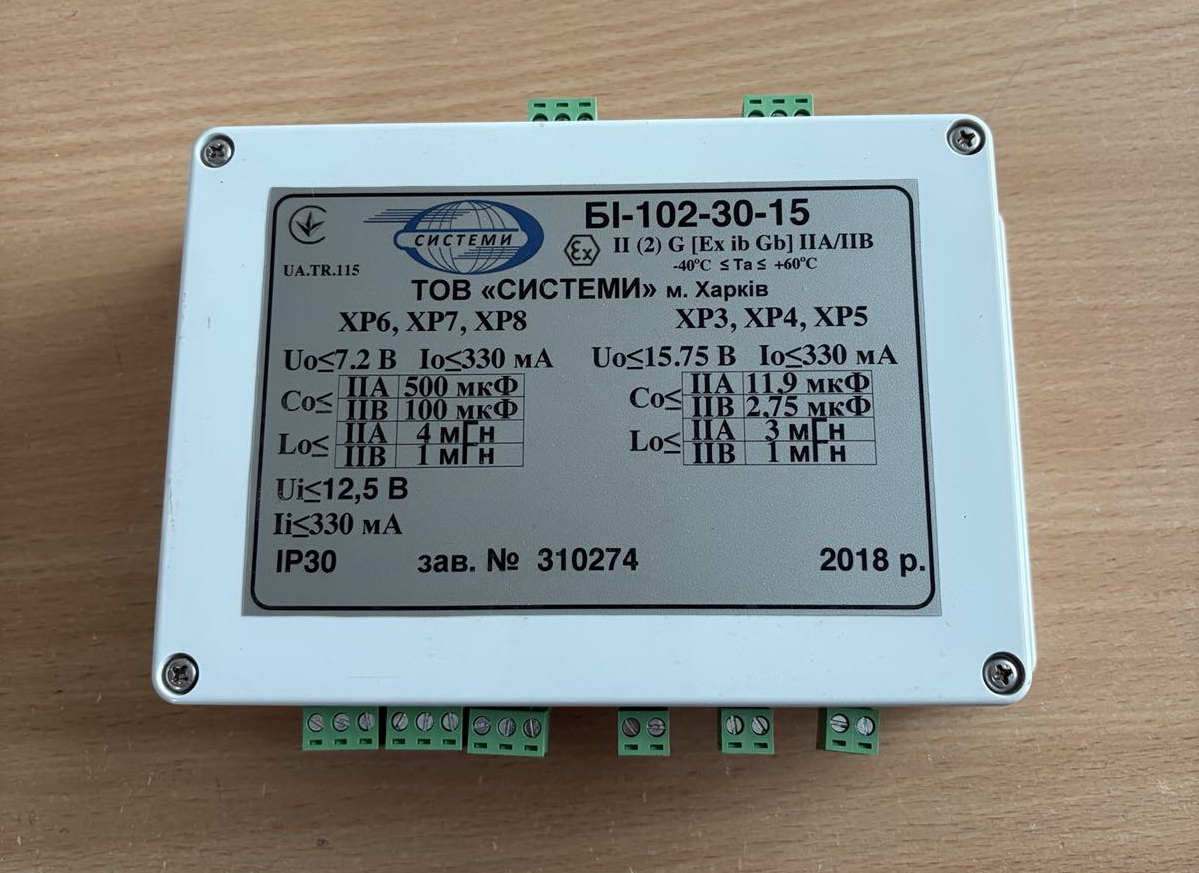

Барьер искробезопасный БИ-102-30-15

Барьер искробезопасный БИ-102-30-15 ЄААУ.468243.112 применяется в качестве разделительного устройства между искроопасными и искробезопасными цепями и предназначен для обеспечения искробезопасности сигнальных цепей и цепей питания преобразователей или других цифровых устройств, имеющих интерфейс RS232.

Барьер отвечает требованиям ДСТУ EN 60079-0:2017 с изменением №11:2017, ДСТУ EN 60079-11:2016, имеет входные искробезопасные электрические цепи уровня «ib» и маркировку взрывозащиты:

II (2) G [Ex ib Gb] IIA/IIB, -40 °С ≤Та≤ +60 °С

Барьер предназначен для установки вне взрывоопасных зон. Знак «Х» в номере сертификата взрывозащиты указывает на особые условия использования, а именно: к выходным искробезопасным цепям барьеров могут подключаться устройства, прошедшие процедуру оценки соответствия согласно требованиям Технического регламента. Искробезопасные параметры упомянутых устройств не должны превышать допустимых параметров барьеров с учетом параметров линии связи. Также к искробезопасным электрическим цепям могут подключаться устройства, которые изготавливаются серийно и удовлетворяют требованиям п.4.6.24 ДНАОП 40.1-1.32-01 «Правила будови електроустановок. Електрообладнання спеціальних установок».

Технические характеристики:

1. Характеристики электрических сигналов, принимаемых и формируемых барьером, соответствуют характеристикам кодовых (цифровых) сигналов по стандарту на сигналы интерфейса RS232. При этом уровни сигналов равны:
   • уровень сигнала «Логический 0» - не менее плюс 3 В;
   • уровень сигнала «Логическая 1» - не более минус 3 B.
2. Питание барьера должно осуществляться от внешнего источника питания постоянного тока с выходным напряжением в пределах от 10 до 15 В.

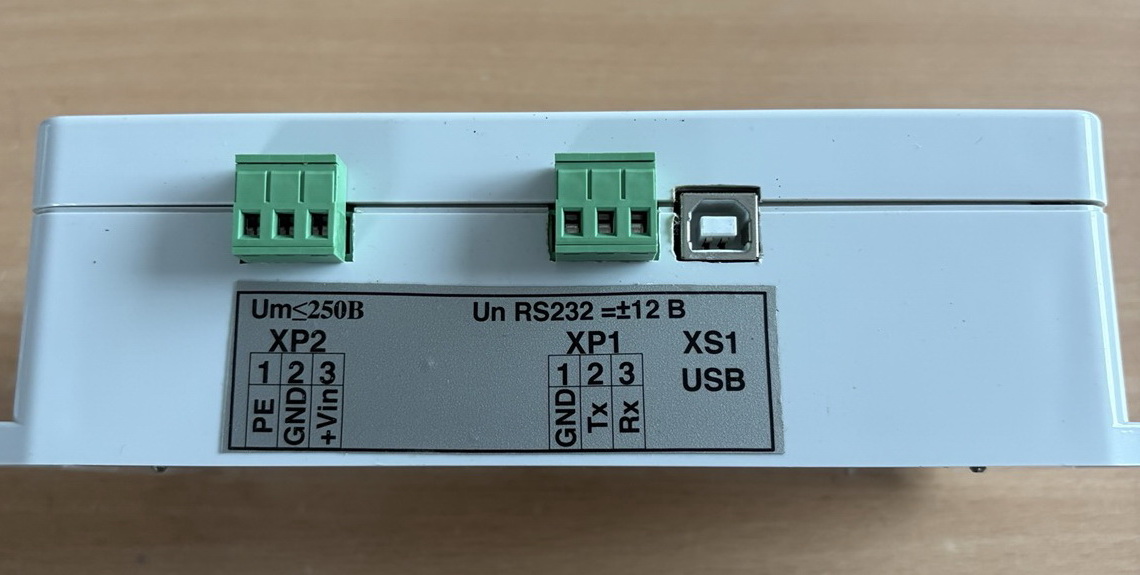

   Максимальное входное напряжение U_m, не более 250 В.
3. Максимальный ток, потребляемый барьером - не более 15 мА.
4. Параметры питания для каждого устройства, подключаемого к барьеру:
   • напряжение постоянного тока - не менее 6 В;
   • постоянный ток - не более 300 мА.
5. Максимальные параметры искробезопасных электрических цепей барьера приведены в таблице:



   Название параметра	Значение
   Максимальные выходные параметры искробезопасных электрических цепей (клеммы XP3 -- XP5):
   -- выходное напряжение Uo;	15,75 В
   -- выходной ток Io;	(330,0 x 3,0) мA
   -- внешняя емкость Co;	IIA: 11,9 мкФ
   	IIВ: 2,75 мкФ
   -- внешняя индуктивность Lo.	IIA: 3,0 мГн
   	IIВ: 1,0 мГн

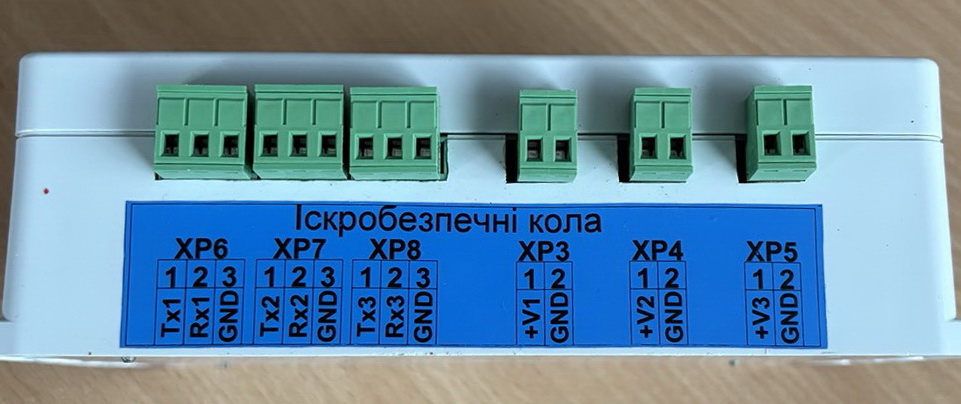

   Максимальные выходные параметры искробезопасных электрических цепей (клеммы ХP6 -- XP8):
   -- выходное напряжение Uo;	7,2 В
   -- выходной ток Io;	330,0 мА
   -- внешняя емкость Co;	IIA: 500,0 мкФ
   	IIВ: 100,0 мкФ
   -- внешняя индуктивность Lo;	IIA: 4,0 мГн
   	IIВ: 1,0 мГн
   -- максимальное входное напряжение Ui;	12,5 В
   -- максимальный входной ток Ii.	330,0 мА

6. По защищенности от воздействия окружающей среды барьер относится к изделиям климатического исполнения УХЛ 2 по ГОСТ 15150.
7. По защищенности от проникновения внутрь корпуса твердых частиц, пыли и воды барьер имеет степень защиты не хуже IP30 по ГОСТ 14254.
8. Эксплуатация барьера допускается при следующих условиях:
   • температура окружающей среды от минус 40 до плюс 60 °С;
   • относительная влажность до 95% при температуре плюс 35 °С;
   • воздействие синусоидальных вибраций частотой от 10 до 55 Гц с амплитудой смещения до 0,15 мм.
