Устройство управления одоризацией - блок управления

Блок управления одоризацией (БУО) предназначен для определения параметров и управления процессом одоризации природного газа в составе установки одоризации. При этом блок управления реализует функцию коммутатора СОМ-портов и  обеспечивает подключение двух абонентов с одинаковыми приоритетами к вычислителю расхода газа (далее по тексту вычислитель) типа СУПЕРФЛОУ, ФЛОУТЭК, ФЛОИНЭК, УНИВЕРСАЛ-02 или ВК-011.

БУО реализует следующие функции:

•    выдачу управляющих импульсов, период следования которых пропорционален объемному расходу газа, на клапаны электромагнитные типа КЭ-d-16 ТУ У 16308484.001-98;
•    прием электрических информационных импульсов от датчика протока жидкости типа ДП-6.3;
•    контроль состояния клапанов (обрыв цепи, короткое замыкание);
•    контроль состояния сети электропитания;
•    выдачу сигнала обобщенной аварии  в случае обнаружения неисправности;
•    коммутацию запросов к вычислителю от двух внешних абонентов;
•    архивацию расхода одоранта, аварий и событий;
•    удаленную настройку параметров БУО и вычитку архивов через обычный модем, GPRS модем или радиостанцию типа TETRA.

Технические характеристики:

•    количество внешних абонентов – 2;
•    количество опрашиваемых вычислителей – 1;
•    количество одоризаторов – 1;
•    тип интерфейса со стороны абонентов – RS-232/RS485;
•    тип интерфейса со стороны вычислителя – RS-232/RS485;
•    выход допускает подключение 2-х нагрузок по 40 вТ;
•    скорость передачи по каналам – 600-115200 бит/сек;
•    напряжение питания – от 11 до 15 В;
•    максимальный ток потребления (блоком автоматики) – 90 мА;
•    максимальная потребляемая мощность (при выдаче управляющего импульса) – 50 Вт;
•    средняя наработка на отказ - не менее 10000 ч;
•    средний, полный срок службы - не менее 12 лет.
•    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
•    относительная влажность воздуха до 95 % при температуре 35 °С и более низких значениях температуры без конденсации влаги;
•    температура окружающей среды от - 20 °С до + 50 °С;
•    блок автоматики должен эксплуатироваться во взрывобезопасном помещении.

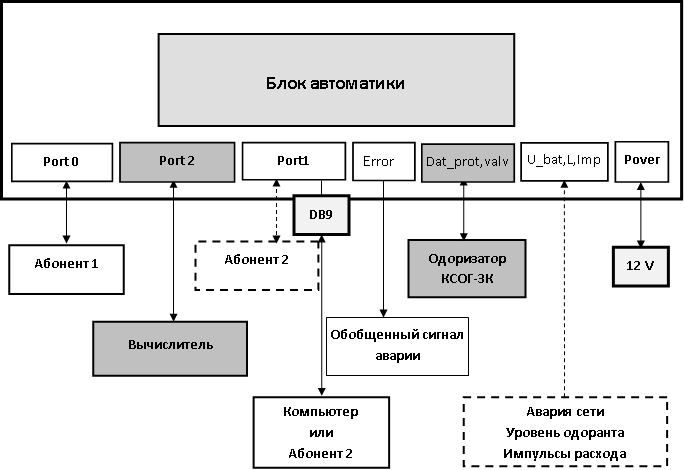

Общая схема подключения БУО:

БУО имеет два режима работы – ручной и автоматический:
-    в автоматическом режиме БУО осуществляет полный цикл управления одоризатором;
-    в ручном режиме БУО не  управляет одоризацией, становясь обычным коммутатором внешних запросов к вычислителю по портам Port 0 и Port 1.

Настройка управляющих параметров блока автоматики осуществляется с помощью специальной программы «ComBox_3K». Программа работает под управлением ОС «Windows 2000», «Windows 2003» и «Windows XP».

Настройка параметров может осуществляться удаленно, через канал телемеханики, подключенный к одному из COM портов устройства. Таким же образом можно считывать из устройства данные и архивы.

Выходные параметры устройств управления одоризацией могут быть изменены в случае необходимости по исходным данным заказчика.
